Die Baureihen Mh und Mv



Die Stütztenderlokomotiven der Baureihen Mh und Mv
Ein Bericht von Rupert Göd, Franz Straka und Dipl.-Ing.(FH) Markus Müller

Als am Beginn des 20. Jahrhunderts die Bergstrecke der Mariazellerbahn (Spurweite 760 mm) geplant wurde, machten sich die NÖLB Gedanken über den Fuhrpark, der für diese Zeit von großer Bedeutung war. Für die Talstrecke St. Pölten-Laubenbachmühle standen geeignete Dampflokomotiven der Reihen U, Uv und Uh zur Verfügung. Um die Anforderungen der Bergstrecke zu bewältigen (die Projektierung sah 120 Tonnen Zuggewicht vor, welches mit 35 km/h über die 2,5 % Steigung zu ziehen war), luden die Niederösterreichischen Landesbahnen (NÖLB) 1904 die vier österreichischen Lokomotivfabriken zur Erstellung von Projekten ein. Die überzeugendste Lösung bot die im Bau von schmalspurigen Lokomotiven bedeutende Linzer Niederlassung der Lokomotivfabrik Krauss & Co, München, an. Es handelte sich dabei um eine vierfach gekuppelte Heißdampf-Stütztenderlokomotive mit Zwillingstriebwerk und Heusinger- steuerung mit Kolbenschiebern.

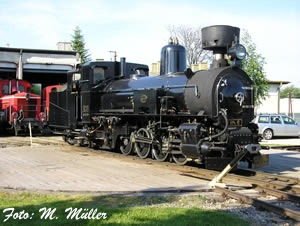

Die Mh.6, aufgenommen am 14.05.2005 auf der Drehscheibe in Ober Grafendorf		Die engen Gleisbögen von 90 Metern Radius verlangten eine besondere Konstruktion des Fahrwerkes. Die 1. Achse war fest im Rahmen gelagert, die 2. Achse hatte ein seitliches Spiel von je 30 mm, die 3. Achse als Treibachse ohne Spurkranz wurde wieder fest im Rahmen gelagert, die 4. Achse war auch seitlich verschiebbar und wurde über das Deichselgestell des Stütztenders verschoben. Der Rahmen der Lokomotive wurde im Stehkesselbereich als Außenrahmen ausgeführt und überschnitt sich über der 4. Kuppelachse mit dem vorderen Innenrahmen.

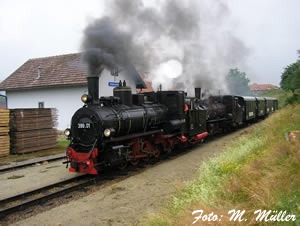

Der Stütztender der Bauart Engerth-Klose hatte ein frei bewegliches Drehgestell und war mittels Drehzapfen vor dem Stehkessel über Federn gekuppelt. Diese Konstruktion trug auch einen Teil der überhängenden Masse der Lokomotive. Der gesamte Vorrat von 5 m³ Wasser und ca. 2 t Kohle fanden darauf Platz und verringerte somit nicht das wertvolle Reibungsgewicht der Lokomotive, da wie bei einer Schlepptenderlok keine Verringerung der Masse durch Abnahme der Betriebsvorräte über den Treibachsen erfolgt. Die vier bestellten Maschinen wurden im Lauf des Jahres 1906 geliefert und erhielten die Nummern 50 - 53.		Die fertig ausgebesserte 399.01 wurde am 02.Juli 2005 anlässlich einer Sonderfahrt in Gmünd präsentiert

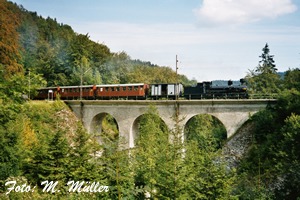

Mh.6 mit einem Panoramic 760-Sonderzug auf dem Heugrabenviadukt am 07.09.2003		Die Nr. 50 wurde sogar auf der großen Internationalen Verkehrsausstellung in Mailand 1906 präsentiert. 1907 lieferte Krauss & Co zwei weitere Maschinen, zu Vergleichszwecken wurden sie als Nassdampf-Verbundlokomotiven gebaut. Sie waren bis auf Änderungen im Nassdampf- und Verbundzylinderbereich bauartgleich und erhielten die Nummern 54 und 55. Die Nassdampfausführung war der Heißdampfausführung deutlich unterlegen und entsprach nicht den gestellten Erwartungen.
Es wurden daher zwei weitere Maschinen (Heißdampfausführung) bei Krauss & Co bestellt, die 1908 geliefert wurden. Äußerlich unterschieden sich die zwei Maschinen durch ihren markanten Kobelrauchfang von den anderen Maschinen. Da sich 1908 auch das Nummernschema der NÖLB änderte, wurden diese Maschinen mit Mh.5 und Mh.6 bezeichnet. Die vier Lokomotiven der 1. Lieferserie erhielten die Bezeichnung Mh.1 – Mh.4, die 2 Nassdampflokomotiven erhielten die Bezeichnung Mv.1 und Mv.2. Die Buchstabenkombination setzt sich folgendermaßen zusammen: M für den ersten Einsatzort Mariazell, h für Heißdampfausführung, v für Verbundausführung Die Wirren des 1. Weltkrieges brachten einige Lokomotiven zu den Bosnisch - Herzegowinischen Staatsbahnen. Sie kehrten alle bis zum Jahre 1920 wieder zur Mariazellerbahn zurück. Da die Mariazellerbahn jedoch schon 1911 elektrifiziert wurde, waren die Lokomotiven überzählig. Einige kamen zur Waldviertelbahn, zur Ybbstalbahn oder zur Pinzgaubahn. Auch an die Steiermärkische Landesbahnen (StLB) wurde eine Maschine (Mv.2) verliehen. 1922 übernahmen die neugegründeten Österreichischen Bundesbahnen (BBÖ) die Betriebsführung auf den Schmalspurstrecken. Für die Maschinen änderte sich dadurch aber nichts. Die deutsche Reichsbahnzeit (1938 – 1945) brachte eine Umbezeichnung ins deutsche Nummernschema mit sich. Die Heißdampfmaschinen erhielten die Nummern 99 1111 – 99 1116, die Verbundmaschinen die Nummern 99 1101 und 99 1102.
Die nach dem Krieg wiedererstandenen Österreichischen Bundesbahnen führten 1952 ein neues Nummernschema ein. Die Heißdampfmaschinen erhielten die Nummern 399.01 – 399.06, die Verbundmaschinen die Nummern 299.01 und 299.02. Die Lokomotiven 399.02, 04, 05 und 06 fuhren zeitweise noch bis Anfang der 1960er Jahre auf der Krumpen (nichtelektrifizierte Nebenstrecke der Mariazellerbahn). Danach erfolgten wieder Einsätze auf der Waldviertelbahn, der Ybbstalbahn, der Pinzgaubahn und der Vellachtalbahn.

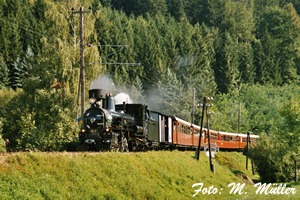

		Mh.6 vor der Einfahrt in den Bahnhof Rabenstein, aufgenommen am 07.09.2003
Sie bewährten sich vorzüglich, vor allem im schweren Rollbock- und Rollwagenbetrieb neben den moderneren Diesellokomotiven der Reihe 2095. Ab ca. 1973 kamen die Lokomotiven immer mehr auch vor Jubiläums- und Nostalgiezügen zum Einsatz. Sie waren bis 1990 vollzählig betriebsfähig erhalten. Danach wurden sie schrittweise in den ÖBB-Nostalgiestand übernommen. Derzeit sind die 399.01, 03 und 06 betriebsfähig. Die 399.06 kehrte als einzige Nostalgielokomotive wieder auf ihre Stammstrecke zurück. Sie wurde von den Mitgliedern des Club Mh.6 in Obergrafendorf unter ihrem Obmann Erich Dürnecker in den Ursprungszustand rückgebaut und wird seitdem liebevoll gepflegt und gewartet. Die Arbeiten werden größtenteils vom Club selbst durchgeführt. Es wurde sogar ein neuer Stütztender in genieteter (!) Ausführung angefertigt. Seit ihrer Inbetriebnahme zieht sie erneut als Mh.6 mit dem Spitznamen "Fanny"„ den Panoramic 760 für die ÖBB-Nostalgie aber auch Sonderzüge für Privatpersonen auf der Mariazellerbahn und dem verbliebenen Rest der Krumpen.

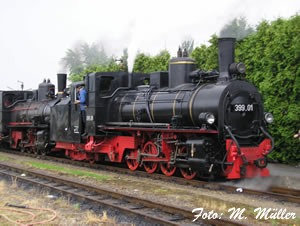

399.01 und 399.03 im Bahnhof St.Martin bei Weitra am 02.07.2005	Als einzige Lokomotive der Reihe 399 wurde die 05 an einen privaten Dampflokfreund ins Waldviertel verkauft und befindet sich derzeit in einem sehr schlechten Zustand. Die Lokomotiven 299.01 und 02 fuhren bis 1961 auf der Waldviertelbahn, danach kamen sie als fahrdrahtunabhängige Reserve wieder auf die Mariazellerbahn. Sie wurden 1964 und 1973 außer Dienst gestellt und in Knittelfeld zu schmalspurigen Klima-Schneepflügen umgebaut.

Technische Daten der Baureihe Mh (399) und Mv (299)

Baureihe Mh:			Baureihe Mv:
Bauart: D2-h2St			Bauart: D2-n2vSt
Spurweite: 760 mm			Spurweite: 760 mm
Höchstgeschwindigkeit: 40 km/h			Geschwindigkeit: 40 km/h
Gesamtgewicht: 45,1 t			Gesamtgewicht: 45,1 t
Reibungsgewicht: 30,1 t			Reibungsgewicht: 30,1 t
Wasser: 5,0 m³			Wasser: 5,0 m³
Kohle: 1,92 t			Kohle: 1,92 t
Länge über Puffer: 11665 mm			Länge über Puffer: 11665 mm
Achsstand: 8100 mm			Achsstand: 8100 mm
Treibraddurchmesser: 920 mm			Treibraddurchmesser: 920 mm
Laufraddurchmesser: 660 mm			Laufraddurchmesser: 660 mm
Zylinderdurchmesser: 410 mm			Zylinderdurchmesser: 370/550 mm
Kolbenhub: 450 mm			Kolbenhub: 450 mm
Verdampfungsheizfläche: 78,85 m²			Verdampfungsheizfläche: 95,04 m²
Rostfläche: 1,59 m²			Rostfläche: 1,59 m²
Kesseldruck: 13 bar			Kesseldruck: 13 bar
Steuerung: Äußere Heusinger			Steuerung: Äußere Heusinger
Überhitzer: Bauart Schmidt			-------------------------------------------
Baujahr: 1906 und 1908			Baujahr: 1907
Hersteller: Krauss & Co, Linz			Hersteller: Krauss & Co, Linz
max. Leistung: ca. 600 PS			max. Leistung: ca. 516 PS

Verbleib der Baureihen Mh und Mv (Stand: Februar 2006)

399.01: Gmünd (Einsatzbereit)
399.02: Gmünd (Ersatzteilspender)
Mh.3: Pinzgauer Lokalbahn (Zell/See)
399.04: Gmünd
399.05: ÖGEG - Steyrtalbahn
Mh.6: Mariazellerbahn (Heizhaus Ober Grafendorf)

299.01: 1968 umgebaut in Klima-Schneepflug 98 550, derzeit Zgfst. Zell am See
299.02: 1995 umgebaut in Klima-Schneepflug 98 551, derzeit Zgfst. Waidhofen/Ybbs

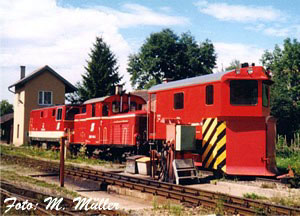

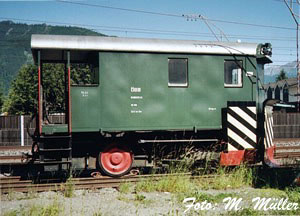

Klima-Schneepflug 98 551, aufgenommen in Waidhofen an der Ybbs			Die ehemalige 299.01 dient heute als Schneepflug auf der Pinzgauer Lokalbahn

Die Mh und Mv im Modell:
Gerard: Sämtliche Ausführungen der 399/Mh aus Messing als Etappenbausätze; auf Kundenwusch auch als Fertigmodell. Dieses Modell ist nicht mehr im Handel erhältlich.
Ferro Train: Sämtliche Ausführungen der Mh/Mv aus Messing hergestellt. Fertigmodell.
Modellbahn West : Vertrieb eines Weißmetallbausatzes (Hersteller: Chivers Finelines) auf Basis eines Bachmann N-Spur Fahrwerkes. Auf Wunsch auch als Fertigmodell.
Modelleisenbahn GmbH (ehemals Roco): verschiedene Ausführungen als Mh und 399.xxx

Modelle der Mh und Mv

Ferro Train Mh / 399 Ep. 1a / NÖLB / schwarz NÖLB 50, 51, 52, 53 Ep. 1b / NÖLB / schwarz Mh 1 - 6 Ep. 3 / ÖBB / schwarz/rot 399.01 - 399.06 Ep. 3-4 / ÖBB / grün/rot 399.06 Ep. 5 / ÖBB / schwarz/rot 399.01 - 06 (399.04 Name Isolde) Museumsausführung / schwarz Mh 6 Nietentender Mh 6 mit geschw. Tender Baureihe Mv / 299 Ep. 1a / NÖLB / schwarz NÖLB 54, 55 Ep. 1a / NÖLB / schwarz NÖLB Mv 1 NÖLB Mv 2 Ep. 3 / ÖBB / schwarz/rot 299.01 299.02			Modellspielwaren Ges.m.b.H Mh / 399 Museumsausführung / schwarz Mh 6 Nietentender ÖBB Ep. III 399.04 399.03 DRG Ep. II Beschriftung DRG Lieferung 2009 Nostalgieausführung Ep. V Mh.6 399.06

Modellbahn West Mh / 399 Weißmetallbausatz, sämtliche Varianten können aus diesem Bausatz gefertigt werden Fahrwerk: N-Spur von der Firma Bachmann			Firma Gerard / Kleinserie Mh / 399 sämtliche Varianten gefertigt im Bausatz vergriffen !!

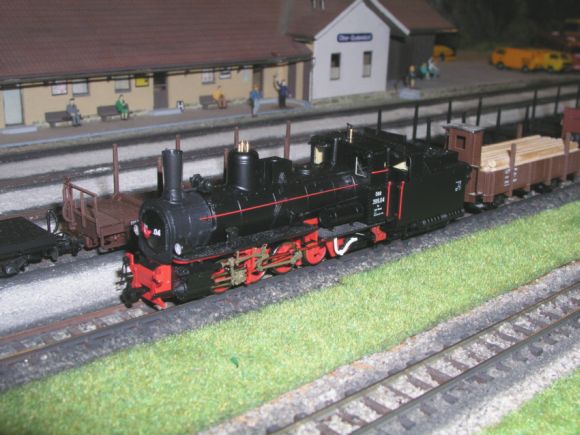

Foto der Baureihe 399.04 von der Firma Roco Modellspielwaren Ges.m.b.H ( Foto: M. Ortner)

Quellen: Die Mariazellerbahn (3.Auflage) Autor: Horst Felsinger, Walter Schober Verlag Pospischil Novaragasse 47, 1020 Wien Erhaltene Dampflokomotiven in und aus Österreich Autor: Dieter Zoubek Erschienen im Eigenverlag ISBN: 3-200-00174-7 Triebfahrzeuge österreichischer Eisenbahnen Autor: Heribert Schröpfer Verlag: Alba ISBN 3.87094-110-3			Schienenverkehr aktuell (Monatszeitschrift) Diverse Hefte Verlag Pospischil Novaragasse 47, 1020 Wien Technik der Mariazellerbahn Autor: Hans Peter Pawlik Verlag: Josef Otto Slezak Wiedner Hauptstrasse 42, A-1040 Wien ISBN: 3-85416-189-1

		Marke "100 Jahre Mh" Niederösterr.-Steirische Alpenbahn Der 1.Verkaufstag ist der 16.08.2006 Die Auflage ist 1000 Stück. Vergriffen


	Rupert Göd Franz Straka Dipl.-Ing.(FH) Markus Müller März 2006 Aktualisiert im September 2006 Aktualisierung im Juni 2011
